翅片又称翘片，是翅片式换热器重要的热交换部件。目前市面上的翅片样式多种多样，按照翅片与换热管的连接方式不同，主要分为纵向翅片与横向翅片。

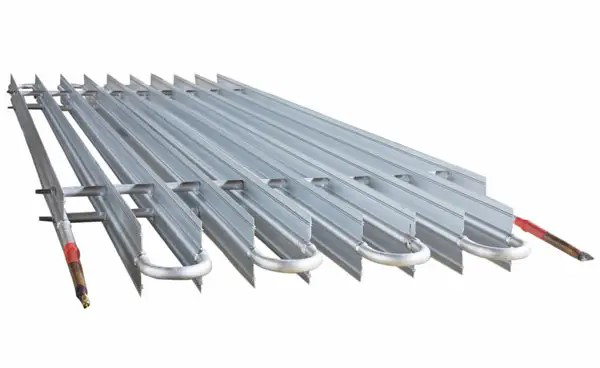

一、 纵向翅片
翅片方向与换热管方向同向。多用于石油化工行业的管壳换热器以及冷库的铝排管式蒸发器。


二、横向翅片
横向翅片在各类换热器中应用最为广泛，依照生产工艺以及结构特点的不同，可以划分为绕片和串片两种形式。

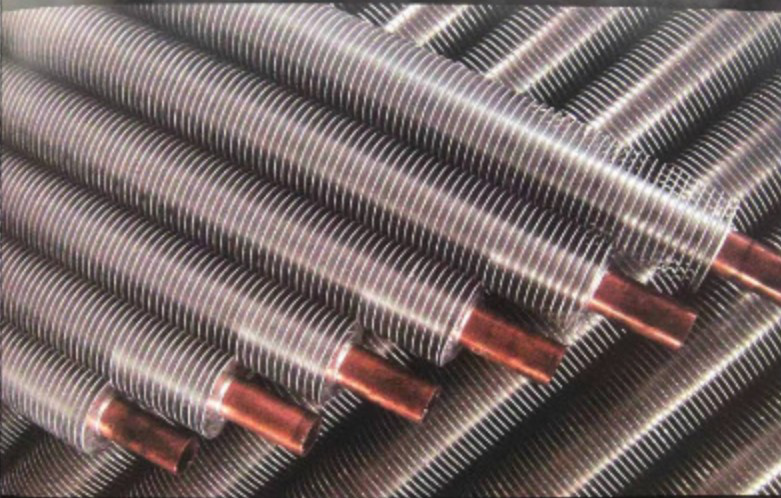

1. 绕片
绕片方式又主要分为焊接式和挤压式两种，翅片缠绕于换热管，通过焊接或机械挤压与换热管相连。以波纹绕片和平绕片居多。

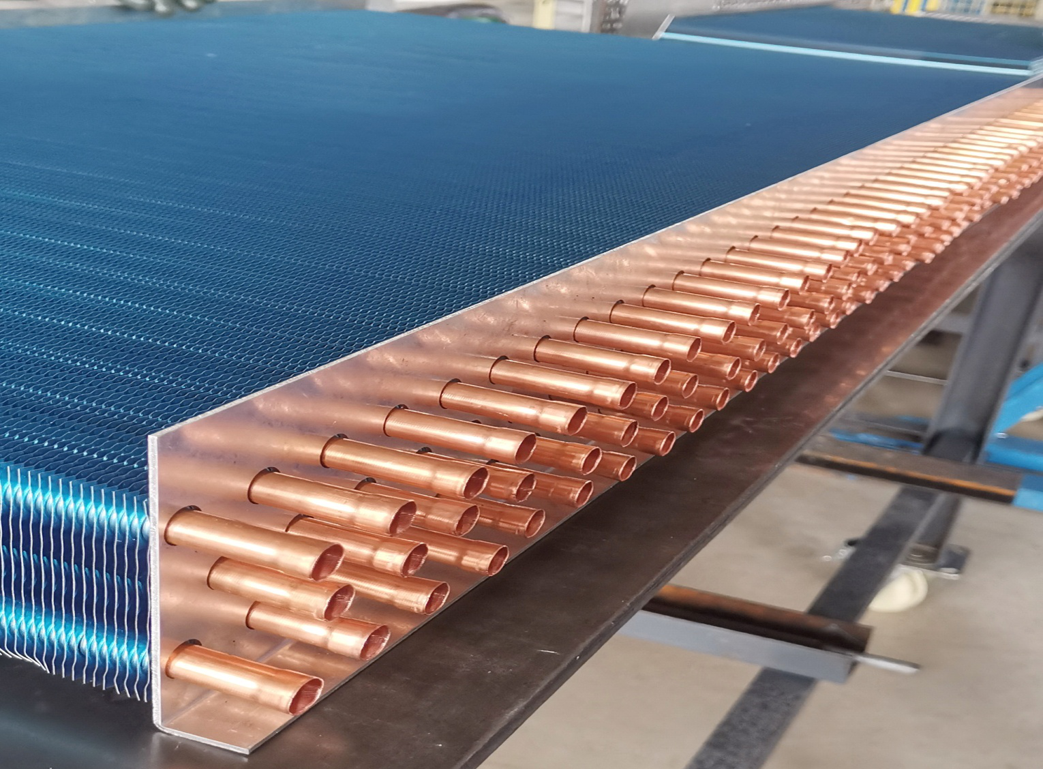

2. 串片
串片方式多用于与空气换热的翅片换热器，如风冷冷凝器和冷风机等。


串片方式中，根据串片的不同，又可细分为平片、麻点片、波纹片、开窗片等多种多样的形式。就换热效率排列而言，开窗片的换热效率最优，其后依次是波纹片、平片、麻点片。

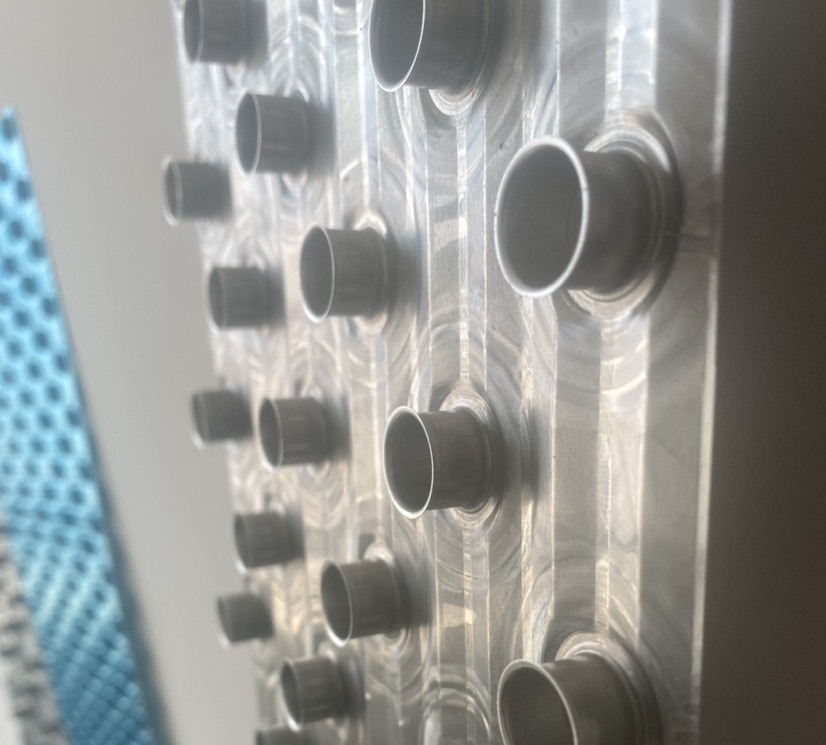

1）开窗片


2）波纹片


3)平片

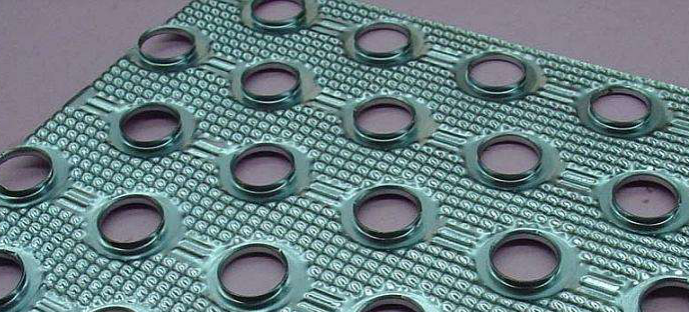

4）麻点片
